Wetterstation von 2007 bis 2012
Konsole

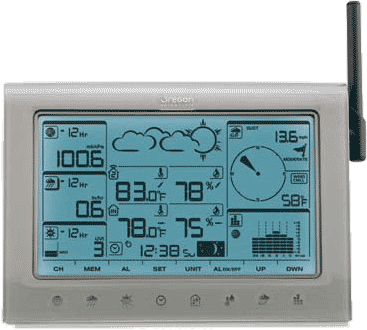

Wetterstation "Oregon Scientific WMR200"
Funkwetterstation mit Touch Screen und Data Logger.
Das ist eine sehr gute Station, die immer ihren Dienst erfüllt hat...
Sie gibt Wetteralarme für:
- MIN/ MAX Temperatur und Luftfeuchte innen und außen
- Hoher Hitzeindex, Taupunkt, niedrige gefühlte Temperatur
- Hohe Windböe, hoher UVI, hohe Regenfallrate
- Luftdruckabfall
Speicherkapazität des Datalogger:
Für die im Lieferufang enthaltenen Sensoren (Speicherkapazität/Tag für Datenübertragung/Min.)
- Jede Minute 29 Tage, alle 2 Minuten 58 Tage, alle 5 Minuten 145 Tage, alle 10 Minuten 291 Tage, alle 15 Minuten 436 Tage
- Umfangreiches Wettermess-System - Einfach Bedienung über Touch Screen - Integrierter Data Logger - Unterstützt max. 10 Sensoren - Hohe Genauigkeit (kurze Messintervalle) - Wettervorhersage - Große Übertragungsreichweite: 100m    (433MHz kabellose Funktechnik) - Auswertung und graphische Darstellung - Schnittstelle zu PC |
|
Oregon Scientific WMR200 Wetterstation. |
Sensoren
"Über Basisstation"
Sensoren
Über die Basisstation werden folgende Werte gemessen:
- Innentemperatur 0°C bis 50°C
- Innentluftfeuchte (RH%) 25% bis 90%
- Barometer 700-1050 mb/hpa, Auflösung 1 mb, +/- 10 mb genau
"WGR 800 Windsensor"
- 16 Windrichtungen - Windgeschwindigkeit (Einheit: m/s, kph, mph, k) - Messung bis 200kph - Windböe - Speicherfunktion maximale Geschw. Böe - An Solarpanel STC800 anschließbar |
|
Oregon Scientific WMR800 Windsensor. |
"THGN 801 Temperatur- und Luftfeuchtigkeitssensor"
- An Solarpanel STC800 anschließbar Außentemperatur - Anzeigebereich: -50°C bis 70° C - Betriebsbereich: -30°C bis 60°C - Speicherfunktion MIN/MAX, aktuell, Taupunkt, Windchill - Umschaltbar in °C oder °F Außenluftfeuchte (RH%) - Anzeigebereich: -25% bis 90% - Betriebsbereich: -2°% bis 98% - Speicherfunktion MIN/MAX, aktuell |
|
Oregon Scientific THGN801 Aussentemperatur und -Feuchte. |
"PCR 800 Regenmesser"
- Niederschlagsrate: 0 bis 999 mm/hr - Einheit: mm/hr, in/hr - Speicherfunktion historisch, stündlich, kumulativ |
|
Oregon Scientific PCR800 Regenmesser. |

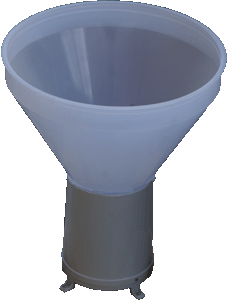

"PCR 800 Modifikation"
Der original Regenmesser von Oregon hat eine etwas bescheidene Auflösung von 1 mm.
Um die Auflösung des Regenmessers von 1mm zu verbessern, habe ich einen Trichter
mit 30 cm Durchmesser auf den Regenmesser montiert (mit Heisskleber).
Daraus ergibt sich eine Auflösung von 0.16 mm. Somit werden auch kleine Niederschläge aufgezeichnet.
- Trichter mit 30cm Durchmesser - Auflösung von 0.16mm |
|
Modifizierter Regenmesser. |
"STC 800 Solarpanel"
- Stromversorgung für THGN801 und WGR800 |
|
Oregon Scientific STC800 Solarpanel. |

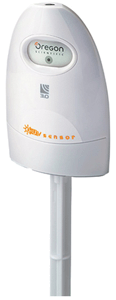

"UVN 800 UV Sensor"
Der UV-Sensor ist meiner Meinung nach eine Schwachstelle der Oregon-Sensoren.
Den UV-Sensor musste ich zweimal ersetzten, die Lebensdauer betrug jeweils ca. ein bis zwei Jahre!
- UV-Index |
|
Oregon Scientific UVN800 UV-Sensor. |
"THGR 800 10-Kanal-Thermo-Hygro-Sensor"
Ich habe 4 dieser Zusatz-Sensoren im Einsatz.
Damit messe ich jeweils Temperatur und Feuchte für:
- 5 cm über Boden
- Wohnen
- Obergeschoss
- Dach
- Temperatur -30°C bis +60°C - Luftfeuchte 25% bis 90% - Kanalauswahl 10 - Reichweite bis 100m - Frequenz 433 MHz - Uebertragung alle 60 Sek. - Wassergeschützt |
|
Oregon Scientific THGR800 Thermo-Hygro-Sensor. |
